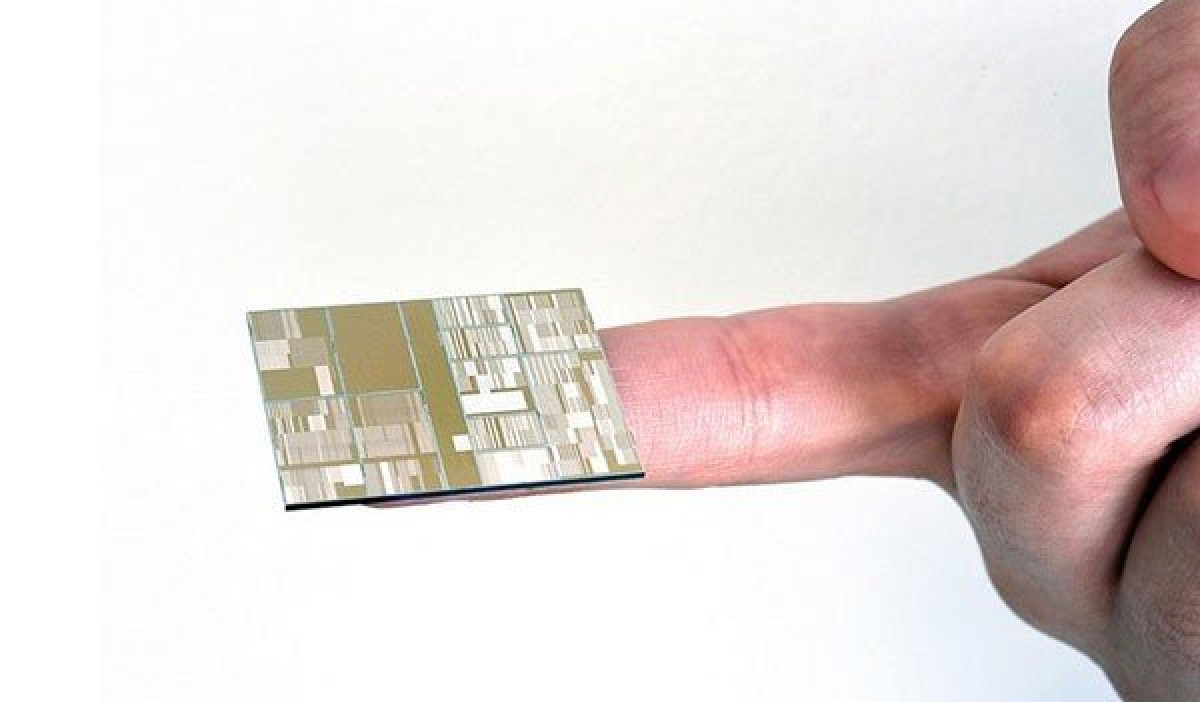

Η IBM βλέπει τα $3 δισ. που επενδύθηκαν στην έρευνα (μαζί με Samsung, Global Foundries και Universtity of Albany) να πιάνου τόπο, καθώς ανακοίνωσε ότι κατάφερε να δημιουργήσει το πρώτο λειτουργικό chip στα 7nm με λιθογραφία EUV (ακραία υπεριώδης ακτινοβολία), χρησιμοποιώντας τρανζίστορ SiGe (Πυρίτιο - Γερμάνιο).
Οι ερευνητές κατάφεραν να ξεπεράσουν τα προβλήματα υπερθέρμανσης χρησιμοποιώντας τα νέα υλικά και τη μέθοδο που προαναφέραμε, αλλά πρέπει να σημειωθεί ότι η συμπύκνωση τέτοιου αριθμού τρανζίστορ σε τόσο μικρό χώρο τους φέρνει αντιμέτωπους με νέες προκλήσεις, καθώς κινούνται οριακά στο πλαίσιο της παραδοσιακής Φυσικής.
Ωστόσο, η IBM δείχνει πεπεισμένη ότι μπορεί να κατέβει σε ακόμη χαμηλότερα επίπεδα προτού ξεπεράσει το φυσικό όριο, ενώ η Samsung έχει ισχυριστεί στο παρελθόν ότι δεν υπάρχει τεχνική δυσκολία ούτε στα 5nm.
